Trusa experimentala pentru inductia electromagnetica

Trusa contine materialele didactice necesare demonstratiilor si experientelor in domeniile magnetismului , electricitatii si al inductiei electromagnetice. Este utila pentru explicarea structurii si principiilor de functionare ale motoarelor si generatoarelor.

Designul elementelor componente face posibila utilizarea acestora in multiple combinatii.Componenta trusei permite asamblarea, printe altele, a motorului de cc si a unor modele functionale ale diverselor aparate electrice, de exemplu transformatorul.

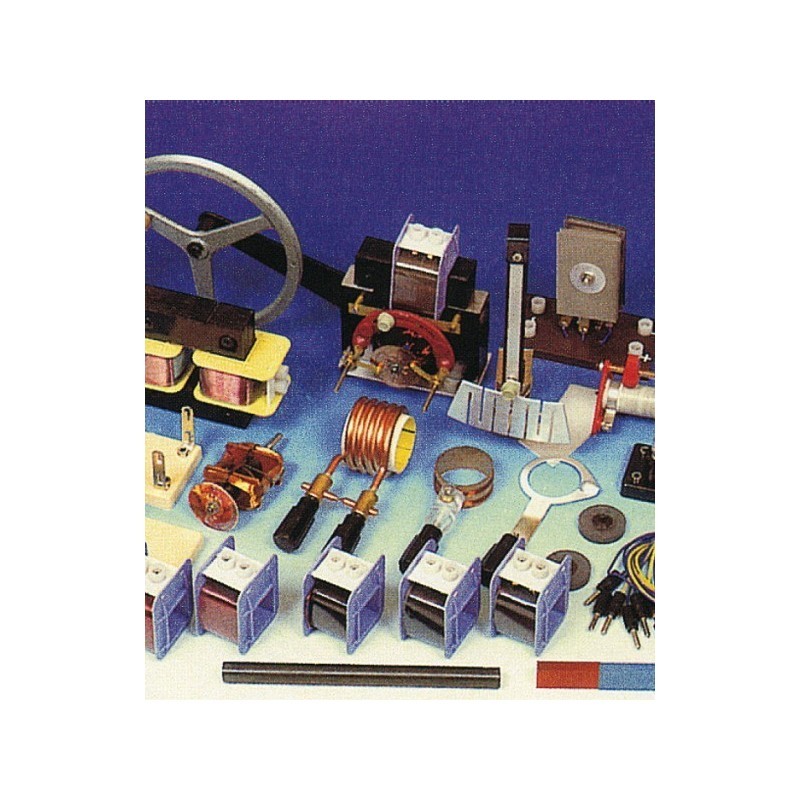

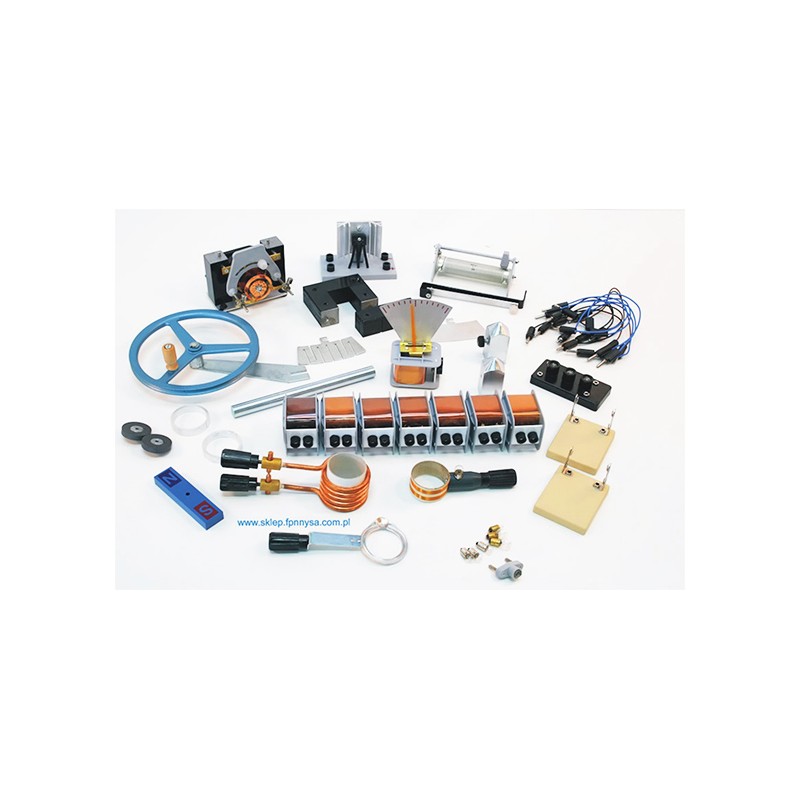

Componenta trusei:

• 1 buc. reostat cu cursor 22 Ohmi;
• 1 buc. suport cu o dulie E 10, cu bec;
• 1 buc. placa cu 3 dulii E 10, cu becuri;
• 2 buc. suport pentru baterii;
• 1 buc. redresor pe suport izolator, cu radiator;
• 10 buc. conductori cu banane la ambele capete, 5 rosii si 5 negri;
• 2 buc. inele din Aluminiu;
• 2 buc. magneti disc cu semiaxe;
• 2 buc. corpuri conductoare paralelipipedice cu varf si racord cu surub
• 8 buc. bobine cu carcasa de plastic, cu borne, dimensiuni 54 x 68 x 45 mm. si fereastra de 29×29 mm.,astfel:1 buc. miez transformator 90×90 mm., cu sectiunea 27×27 mm.;
• 1 buc. cu 50 de spire, 1 buc. cu 100 de spire, 1 buc. cu 200 de spire, 1 buc. cu 900 de spire, 2 buc. cu 1100 de spire, 1 buc. cu 1600 de spire, 1 buc. cu 8600 de spire;
• 1 buc. sectiune de inchidere stator 90x27x27 mm.;
• 1 buc.bobina cu electrozi cu varf pentru descarcare;
• 1 buc. bobina cu maner izolator, cu dulie E 10 si bec;
• 1 buc. dispozitiv demonstrativ  Ampere;
• 1 buc. magnet bara;
• 1 buc. bara din otel cu diametrul de 12 mm. si lungimea de 200 mm.;
• 1 buc. model functional motor/ generator de cc/ stator,rotor cu colector si roata de antrenare pe ax,suport perii reglabil/  cu curea de antrenare din cauciuc;
• 1 buc.  manivela cu suport si canal pentru cureaua de antrenare;
• 1 buc. inel cu sant si colector pentru lichidul topit, cu maner izolator termic;
• 2 buc. chei pentru valiza.

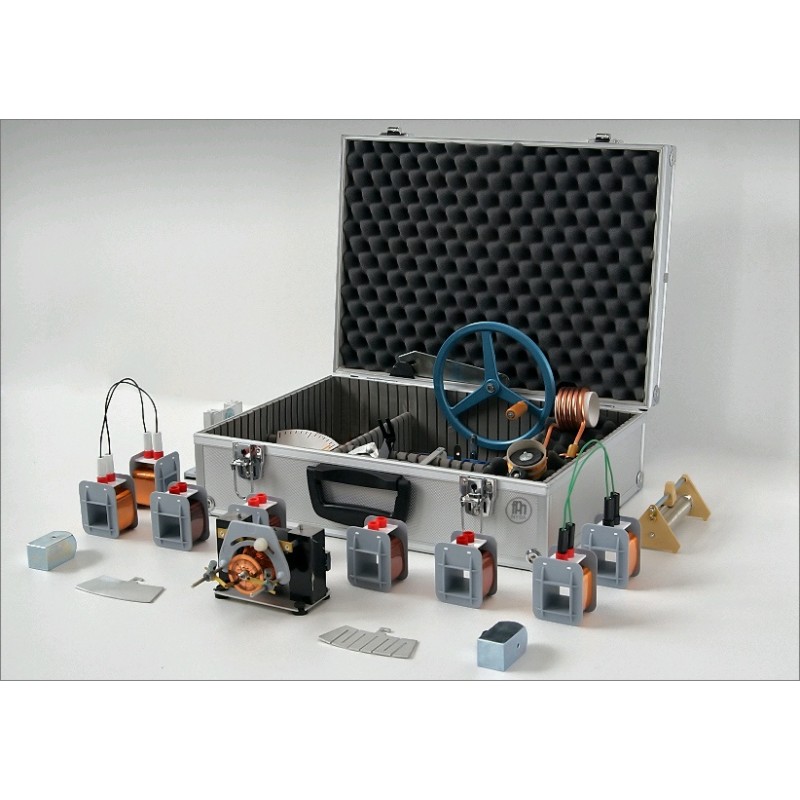

Trusa se livreaza intr-o valiza din aluminiu cu dimensiunile de 460x380x180 mm. compartimentata.

Greutatea valizei este de 11 Kg.

Un set de materiale didactice pentru demonstrații și exerciții în domeniul magnetismului și electricității, inducției electromagnetice, precum și structura și principiile de funcționare a motoarelor și generatoarelor. Designul setului permite utilizarea repetată a elementelor produsului în diferite combinații. Elevii construiesc singuri dispozitive și modele pe baza diagramelor și descrierilor conținute în instrucțiuni. Setul vă permite să asamblați, printre altele: Motor DC din elementele de bază, adică stator, rotor, bobină, armătură. Elevii au posibilitatea nu doar să observe funcționarea machetelor, ci și să construiască modele de lucru ale dispozitivelor electrice pe baza elementelor prevăzute în set.

Bobinele mari cu găuri de trecere de 29 x 29 mm pentru încorporarea miezului și dimensiunilor carcasei de 54 x 68 x 45 mm vă permit să demonstrați modelul auto-asamblat întregii clase. Un miez cu o armătură este o componentă cu două elemente a construcției tuturor circuitelor electrice în care are loc transformarea tensiunii. Atât miezul, cât și armătura sunt realizate din forme tăiate dintr-o foaie specială de transformator, formate și conectate pentru a forma un bloc compact. Dimensiunile lor mari de 92 x 74 x 28 mm și 92 x 28 x 28 mm (jumper) vă permit să demonstrați principiul de funcționare întregii clase. Elementele sunt realizate din materiale rezistente, solide. Greutatea miezului cu armătura este de 1,55 kg.
